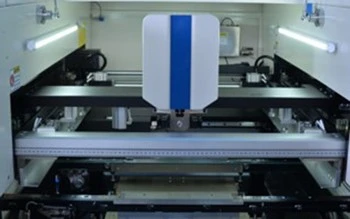

NeoDen ND2 umumiy ko'rinishi
Brend va model: NeoDen ND2
Amal qilish sohalari: Tibbiy asboblar, avtomobil elektronikasi, LED yoritgichlar va boshqalar uchun yuqori aniqlikdagi SMT ishlab chiqarish liniyalari.
Asosiy afzalliklari: Yopiq{0}}pastadirli chiziqli motorli bosib chiqarish kallagi, ±10 mkm ultra-yuqori chop etish aniqligi, standart 2D SPI va SPC sifat nazorati, yopiq-pastadirli aqlli chop etish kallasi va<5-minute quick line change. It is your ideal choice for achieving high-quality, highly stable SMT production.
Ajratish va tafsilotlar
Eng yuqori aniqlik va barqarorlik
- Ultra-yuqori takrorlanuvchanlik:Yuqori aniqlikdagi servo motor drayverlari va shaxsiy kompyuter boshqaruvi yordamida{0}}takrorlanish qobiliyati ±10,0 mkm (@6 s, Cpk 2,0 dan katta yoki unga teng) ga etadi.
- Yuqori{0}}darajali bosib chiqarish sifati:± 0,02 mm chop etish aniqligiga va ± 15,0 mkm (@6 s, Cpk 2,0 dan katta yoki unga teng) takroriylikka erishadi, bu lehim pastasini joylashtirishda benuqson mustahkamlikni ta'minlaydi.
- Kengaytirilgan ko'rish tizimi:Yuqori/pastki mustaqil yoritish koʻrishning ilgʻor tizimi va yuqori{0}}tezlikdagi harakatlanuvchi linzalar PCB va trafaretni tez va aniq tekislash uchun jihozlangan.
Intellektual bosib chiqarish va yuqori jarayon
- Aqlli tozalagichni boshqarish:Chiziqli dvigatel yopiq-pastkali bosib chiqarish kallagi (ixtiyoriy) bir xil, barqaror bosib chiqarish sifati uchun kompyuter-boshqariladigan silkitgich bosimi, tezligi va zarbasi.
- Toʻxtatib turish-Smart printer kallagi turi:Ikki mustaqil toʻgʻridan-toʻgʻri{0}}dvigatellar oʻz vaznini muvozanatlashtiradi-va avtomatik tarzda moslashadi, bu esa silliq chop etish va tezkor ishlashni taʼminlaydi.
- Ultra-Fine Pitch Chop etish imkoniyati:Yuqori zichlikdagi PCB ishlab chiqarish talablariga javob beradigan, 0,3 mm diametrli ultra-nozik prokladkalarni mukammal bosib chiqaradi.
- Moslashuvchan bosib chiqarish jarayoni:Oʻrnatilgan{0}}aniq bosim nazorati tizimi turli bosib chiqarish talablari uchun dasturlashtiriladigan moslashish imkonini beradi.
Yuqori samaradorlik va muvofiqlik
- Tez ishlab chiqarish tsikli:Mashinaning atigi 7 soniyalik aylanish vaqtiga erishadi (chop etish va tozalashdan tashqari), ishlab chiqarish samaradorligini sezilarli darajada oshiradi.
- Ultra{0}}Tezkor chiziqni almashtirish:Mahsulot qatorini almashtirishni 5 daqiqadan kamroq vaqt ichida yakunlaydi, bu kichik{1}}partiya/koʻp-mahsulot ishlab chiqarish oʻrtasida samarali almashish imkonini beradi.
- Keng PCB muvofiqligi:450 × 350 mm (maksimal) dan 50 × 50 mm (min) gacha bo'lgan tenglikni qo'llab-quvvatlaydi, qalinligi 0,4-6 mm dan mos keladi.
Kuchli sifat nazorati va-foydalanuvchilarga qulay dasturiy taʼminot
- Standart 2D tekshiruvi va SPC.
- Samarali burilishning oldini olish:Ko'p funksiyali taxtali ishlov berish bloki PCBlarni avtomatik ravishda joylashtiradi va qisadi. Harakatlanuvchi magnit pinlar va ixtiyoriy vakuum platformasi mavjud bo'lib, bir tekis chop etishni ta'minlaydi.
- Foydalanuvchilar-do'st tizim:Oddiy, qulay va oson ishlashni taʼminlovchi boy funksionallik va intuitiv inson{1}}mashina oʻzaro muhiti bilan Windows 7 interfeysi mavjud.
- Oʻz{0}}diagnostika tizimi:Nosozlik sabablarini ko‘rsatuvchi, texnik xizmat ko‘rsatishni osonlashtiradigan-audio diagnostik{1}}vizual signallar bilan jihozlangan.
NeoDen ND2 parametri
| Ishlash | Joylashuv aniqligini takrorlash:±10,0 mkm @6 s, Cpk 2,0 dan katta yoki unga teng |
| Takrorlashning aniqligi:±20,0 mkm @6 s, Cpk 2,0 dan katta yoki unga teng | |
| Tsikl vaqti:< 7s(chop etish va tozalashdan tashqari) | |
| Mahsulotni almashtirish:< 5 min | |
| PCB parametrlari | Kengashning maksimal hajmi:450 * 350 mm |
| Minimal taxta hajmi:50 * 50 mm | |
| PCB qalinligi:0.4 - 6mm | |
| Maksimal taxta og'irligi:3 kg | |
| O'tkazish tezligi:1500 mm/s (Maks.) | |
| PCB siqish usuli: dasturlashtiriladigan elastik yon qisqichlar + Avtomatik taxta qalinligini sozlash + Chet-bloklangan substratni mahkamlash | |
| Rasm parametrlari | Ko'rish maydoni (FOV):8 * 6 mm |
| Platformani sozlash diapazoni: X:±5,0mm, Y:±7,0mm, th:±2,0 daraja | |
| Kamera tizimi: Mustaqil kamera, yuqoriga/pastga alohida ko'rish tizimi, geometrik mos keladigan joylashishni aniqlash | |
| Tozalash va qirg'ich | Tozalash rejimi: tomchilatib{0}}tomizish tizimi; Quruq, nam, vakuum rejimlari |
| Scraper turi: Chelik qirg'ich / elim qirg'ich (45 daraja / 50 daraja / 60 daraja burchakka mos keladigan bosib chiqarish jarayoni) | |
| Scraper qalinligi:0,25 mmOlmos{0}}kabi uglerod qoplamasi | |
| Uskunalar va atrof-muhit | Quvvat talablari: AC220V±10%, 50/60Hz, 15A |
| Siqilgan havo:4 ~ 6 kg / sm | |
| Mashina og'irligi: Taxminan1000kg | |
| Tashqi o'lchamlar:1150 x 1415 x 1540 mm(Uchta rangli yorug'lik, monitor va klaviaturadan-tashqari) | |
| Operatsion tizim: Windows 7 | |
| Atrof-muhit harorati:23±3 daraja | |
| Nisbiy namlik:45-70% RH |
NeoDen ND2 PCB Stencil Printer Video
Tijorat ma'lumotlari
Qadoqlash tafsilotlari: Yog'och quti qadoqlash
Yetkazib berish muddati: 20-25 kun
NeoDen haqida
Zavod
Tez faktlarNeoDen haqida
- 2010 yilda tashkil etilgan, 200+ ishchi, 27,000+ kv.m. zavod.
- NeoDen bitta toʻxtash{0}}SMT liniyasini taqdim etadi.
- Butun dunyo boʻylab muvaffaqiyatli 10000+ mijozlar.
- 40+ Global agentlar Osiyo, Yevropa, Amerika, Okeaniya va Afrikada qamrab olingan.
- Ar-ge markazi: 3 ta ilmiy-tadqiqot boʻlimi, 25+ ta professional ilmiy-tadqiqot muhandislari.
- Idoralar roʻyxatiga kiritilgan va 70+ ta patentga ega.
- 30+ sifat nazorati va texnik yordam muhandislari, 15+ yuqori darajadagi xalqaro savdo, mijozlarga 8 soat ichida o‘z vaqtida javob berish, 24 soat ichida professional yechimlarni taqdim etish.
Ko'rgazma
Sertifikatlash
Qadoqlash va jo'natish
Qadoqlash:
Bir parcha bitta yog'och qutida
Eksport qilingan yog'och quti uchun mos miqdor
Muntazam ravishda boshqa qadoqlash aksessuarlari
Xaridor talab qiladigan qadoqlash mavjud
Yuk tashish; yetkazib berish:havo, dengiz yoki ekspress orqali
Yetkazib berish vaqti:Buyurtma tafsilotlari va ishlab chiqarish tasdiqlanganidan keyin taxminan 15 ~ 30 kun.
Vaziyatni o'rganish: NeoDen ND2 Jazoirda yuqori quvvatli{1}}elektronika ishlab chiqarish quvvatiga ega
Ommaviy maishiy elektronika uchun-aniqlikdagi lehim bilan yopishtirish
Orqa fon va muammo:Shimoliy Afrikaning etakchi televizor qutilari, AC boshqaruv platalari, audio uskunalari va taqiladigan asboblar ishlab chiqaruvchisi sifatida bu jazoirlik mijoz katta sig'im bosimiga duch keldi. An'anaviy ishlab chiqarishdagi qiyinchiliklar ularga qat'iy sifat standartlarini ta'minlagan holda ko'tarilgan buyurtma hajmini qondirishga to'sqinlik qildi.
Natijalar:ND2 tomonidan boshqariladigan avtomatlashtirilgan SMT liniyasini o'rnatish bosib chiqarishdagi qiyinchiliklarni bartaraf etdi, ishlab chiqarish quvvatini keskin kengaytirdi va Shimoliy Afrika bozorida mijozning raqobatdosh ustunligini ta'minladi.
Toʻliq misolni oʻqing va zavod sozlamalari →O‘rganish misoli: NeoDen ND2 Shvetsiya muhandislik firmasi uchun yuqori-Mix ishlab chiqarishni osonlashtiradi
Yuqori-Aralash, oʻrta-SMT ishlab chiqarishda toʻxtab qolish vaqti va mehnat xarajatlarini kamaytirish
Orqa fon va muammo:Shvetsiyada moslashtirilgan muhandislik yechimlariga ixtisoslashgan ushbu mijoz mahsulotning tez-tez o'zgarishiga duch keldi. An'anaviy qo'lda SMT liniyasini sozlash qat'iy xarajat va sifat cheklovlari mavjud bo'lgan bozorda uzoq vaqt ishlamay qolish, past operatsion samaradorlik va yuqori mehnat xarajatlariga olib keldi.
Natijalar:ND2 tomonidan boshqariladigan avtomatlashtirilgan SMT liniyasini integratsiyalash orqali mijoz ishni tez almashtirishga erishdi, malakali ishchi kuchiga bo'lgan ishonchni kamaytirdi va moslashtirilgan muhandislik loyihalari uchun maksimal o'tkazuvchanlikni oshirdi.
Toʻliq misolni oʻqing va zavod sozlamalari →
Issiq teglar: NeoDen ND2 avtomatik lehim pastasi printeri, Xitoy NeoDen ND2 avtomatik lehim pastasi printeri ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
